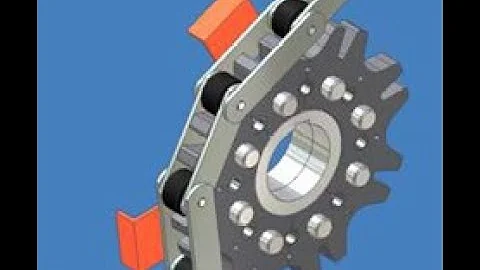

Jak jsou řetězová kola určena?

Řetězová kola jsou určena pro všechny pouzdrové a válečkové řetězy především dle normy DIN 8187 v roztečích od 5mm do 2“ s průměry od 15mm do 1.250mm. Jsou vhodné jak pro pohonné, tak dopravní aplikace.

Jaký je průměr zubů řetězového kola?

Výpočet rozměrů řetězového kola: 1 počet zubů řetězového kola: z = 19, 2 šířka zubu jednořadého kola: B1 = 0,9 · b 1 = 7h14 mm, 3 průměr roztečné kružnice: Dt = t · 6,0755 = 12,7 · 6,0755 = 77,16 mm, 4 průměr patní kružnice: Df = D t – d 1 = 77,16 – 8,51 = 68,65 mm, 5 průměr hlavové kružnice: Da = D t + 0,6 · d 1 = 77,16 + 0,6 · 8,51 = 82,3h11, 6 vzdálenost mezi středy poloměrů dn... More ...

Jaký je průměr řetězu D1?

p Rozteč řetězu d1 Max. průměr válečku d ... Ø roztečné kružnice: d = p / (sin (t / 2 ... Ø patní kružnice: df = d - d1 Ø hlavové kružnice: da max. = d + 1,25 * ... Výška zubu: k max. = 0,625 * p - 0,5 d1 ... Maximální poloměr dna zubu: Minimální poloměr zubu:
