Co se uvede na výkresu výkopu?

Navržená pracovní plocha se uvede na výkresu výkopu, např. poznámkou PP = PO SEJMUTÍ ORNICE V TLOUŠŤCE 300 mm, PP = ÚROVEŇ HRUBÉ ÚPRAVY TERÉNU PODLE VÝKRESU ČÍSLO......

Jaké jsou stěny výkopu?

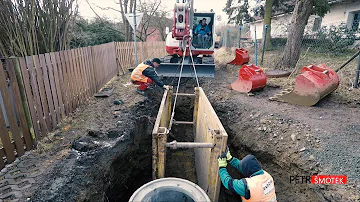

Pažení stěn výkopu musí být vždy navrženo a provedeno tak, aby spolehlivě zachytilo boční tlak zeminy, bránilo poklesu okolního terénu a sesouvání stěn výkopů. Strojně hloubené výkopy s nezajištěnými svislými stěnami mohou zůstat po určitou dobu nezapažené ( tab. 1 ).

Co se zobrazuje v půdorysu výkopu?

se zobrazuje v pohledu shora a v půdorysu výkopu se kreslí: obrys dna hlavních figur- velmi tlustou plnou čarou (obrázek 75), přičemž hlavní figurou se rozumí výkop (jáma, rýha apod.) hloubený od pracovní plochy;
